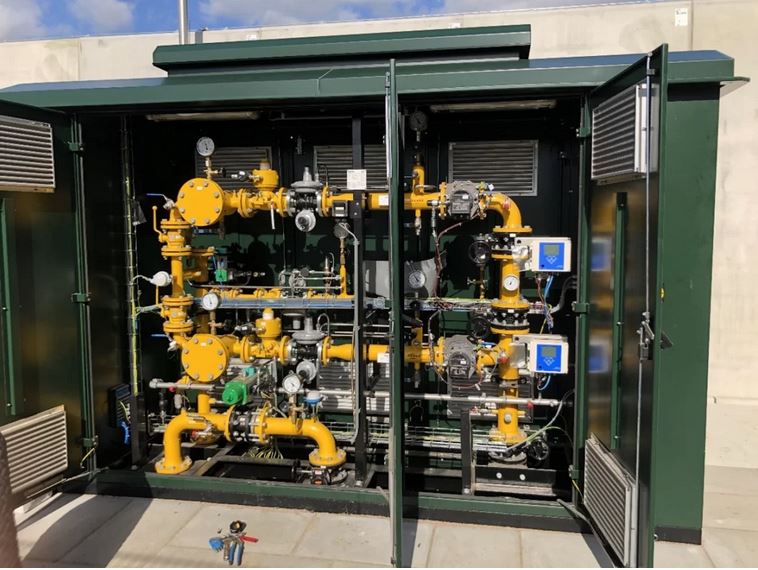

Installation de mesure et de contrôle de l’hydrogène à Lochem

Dans la commune de Lochem, , une réception officielle a eu lieu d’une installation unique fournissant des maisons monumentales en hydrogène pour le chauffage.
gAvilar a construit l’installation de comptage, de détente et de contrôle de l’hydrogène à Lochem pour le compte de Westfalen. . Maintenant que l’installation est opérationnelle, la question pourrait se poser : quoi de neuf à ce sujet ? D’abord, on nous a toujours dit "avec l’hydrogène, tout fuit": mais nous n’avons pas vécu cela: l’installation est complètement étanche même au niveau ppm. De plus, nous avons utilisé des régulateurs et des composants de gaz naturel standard et les composants électroniques répondent naturellement à la classification Atex correcte. L’un des défis était de savoir comment odoriser l’hydrogène avec du THT à partir de 5 Nm3/h (était l’objectif). Avec l’aide de la société Ekinetix, nous avons mis au point une excellente solution opérationnelle. On peut même odoriser au bon niveau à partir de 1 Nm3/h. Comme pour la plupart des inventions, quand c’est fini, c’est en fait très simple... Nous sommes fiers d’avoir collaboré sur une première mondiale unique.

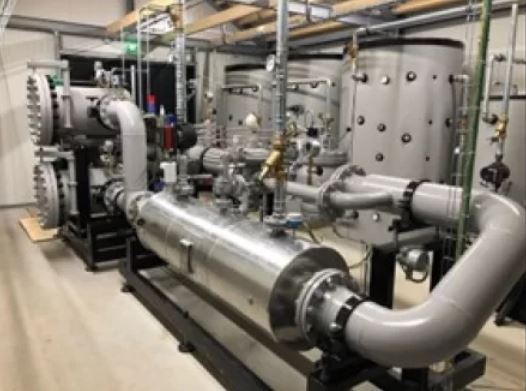

Station CO2 de transfert

En date du 19 mai 2022, une station CO2 de transfert a été réceptionnée pour Linde Gas. L’installation fournit du CO2 pur aux horticulteurs de la région qui utilisent le CO2 dans les serres pour accélérer la croissance des cultures. L’installation devait s’intégrer dans l’environnement. Forteck Hoogvliet a construit un très beau bâtiment qui devait ressembler à une grange. Le bâtiment utilise du bois de jardins, de belles lampes d’extérieur ont été sélectionnées, toutes complètement dans le bon style. De Jong Installatie de Sliedrecht a réalisé une belle installation de chaleur dans laquelle le CO2 est chauffé par une pompe à chaleur. Cette combinaison est en fait très idéale car il faut beaucoup de CO2 (et donc de chaleur) lorsque le soleil brille et que la pompe à chaleur a alors également son efficacité optimale. De cette façon, notre client contribue également à la transition énergétique !
L’installation réductrice réduit le CO2 de 20 bar à une pression de 8 bar avec une capacité de 17 500 Nm3/h.

Spaklerweg Amsterdam

En 2018, gAvilar a été chargé par Liandon de construire une nouvelle station de distribution de gaz et une installation d’essai. L’installation se compose de 5 lignes de détente de 8 bar à 1 bar avec une capacité de plus de 50 000 Nm3/h et 2 lignes de détente de 8 bar à 100 mbar d’une capacité d’environ 6 000 Nm3/h. Une grande installation d’essai a également été logée dans cette salle pour pouvoir tester l’équipement à gaz dans une installation complète dans des conditions au gaz.

Unique à la construction de l’installation est que les pièces de tuyau, les fondations et les supports de tuyauterie sont fabriqués après quoi tout est préservé. Les pièces ont ensuite été livrées dans le bon ordre et assemblées sur place. Cela a entraîné un temps de construction très court. Nous pouvons nous prévaloir d’un projet très agréable et réussi avec un client très satisfait. Cliquez sur la vidéo ci-dessous pour avoir une impression du projet.

Station de livraison de gaz VU Amsterdam

En 2014, gAvilar a réalisé, en collaboration avec Liandon, une nouvelle station de gaz au Centre médical de l’Université libre d’Amsterdam. Regardez la vidéo ci-dessous comment les choses se sont produites:

Poste de comptage et de détente d’azote

En collaboration avec Linde Gas Benelux, nous avons développé une nouvelle station de mesure et de détente d’azote. L’installation est à des double lignes, ce qui se traduit par une grande fiabilité d’approvisionnement. Un avantage supplémentaire de cette configuration est que les échappements d’azote sont réduits au minimum.

Les opérations d’entretien de l’installation se font tous simplement pendant que l’installation reste en service, de sorte que les coûts de maintenance sont minimes. Le coffret en acier inoxydable protège l’installation durablement contre les intempéries. La pollution sonore est minime et le risque de vandalisme est limité. Les compteurs de gaz sont équipés d’un relevé à distance afin que la consommation du client est suivi en ligne ainsi que l’enclanchement de la ligne de réserve.

Avant l’order de commande de Linde Gas Benelux, une étude approfondie Hazop a été réalisée. L’installation a été mise en service à la mi-juin 2012 et fonctionne entièrement satisfaisante.

Stedin

Stedin a lancé un essai dans lequel le réseau de gaz à 8 bars de Bunschoten-Spakenburg est utilisé comme tampon, afin de donner à un alimentateur de gaz vert (biométhane) la possibilité d’injecter son gaz dans le réseau de gaz à 8 bars pendant la nuit. Les réseaux à 8 bars Bunschoten-Spakenburg et Amersfoort sont chacun alimentés par deux stations de réception de gaz [PR]. En fermant les vannes, une séparation a été créée entre ces deux réseaux gaziers, chaque réseau de gaz étant alimenté par leur station de réception de gaz [PR].

Stedin a confié à Kiwa Gastec la mission de développer une station de séparation du réseau dans laquelle nous, en tant que gAvilar, avons pu réfléchir à une solution technique correcte. Cette station a été construite par gAvilar et placée entre les deux réseaux de gaz distincts par l’entrepreneur de Stedin. Le 14 août, l’installation a été mise en service, avec un réseau de gaz réglé à une pression de 4,5 barg et le deuxième réseau de gaz à 7,5 barg. Le réseau de gaz de 4,5 bars est utilisé comme tampon où la pression peut monter à 7,5 bars, après quoi la station de séparation du réseau s’ouvrira et le deuxième réseau sera rempli à 8,1 bars. Cette solution permettra d’injecter du gaz vert dans le réseau de gaz à 8 bars 24 heures sur 24, 365 jours par an.

La station de séparation du réseau est équipée d’un affichage analogique dans lequel les valeurs mesurées sont visibles sur le portail Web de Inter Act. Une série de messages d’alarme est également transmise via ce portail Web au service de dépannage de Stedin afin d’intervenir en temps opportun si les choses ne fonctionnent pas correctement. Les informations de ce portail Web sont liées à un site Web public www.sg3.nl où est visualisé schématiquement comment fonctionne la station de séparation du réseau. Cliquez sur une valeur de débit ou sur le nom du réseau de gaz pour obtenir des données sous forme graphique.
